GX-7831A插头扭矩试验装置 | 符合GB8898扭力测试仪 | 0.1-1N.m精密插头力矩检测设备

在音视频及信息技术设备的安全认证体系中，插头与插座连接的可靠性直接关系到产品的电气安全与防火性能。GX-7831A 插头扭矩试验装置（BS1363-Fig37 ）是依据GB8898-2011（等效IEC60065）第15.4.1条标准要求精心研制的专业检测设备。本仪器专用于测量插头插入固定式输出插座后，插销对插座施加的力矩大小，通过精密的力矩平衡系统与砝码校准机制，为您提供精准、可重复的测试数据，是企业进行CCC认证、产品研发及质量控制的必备工具。

一、 产品概述

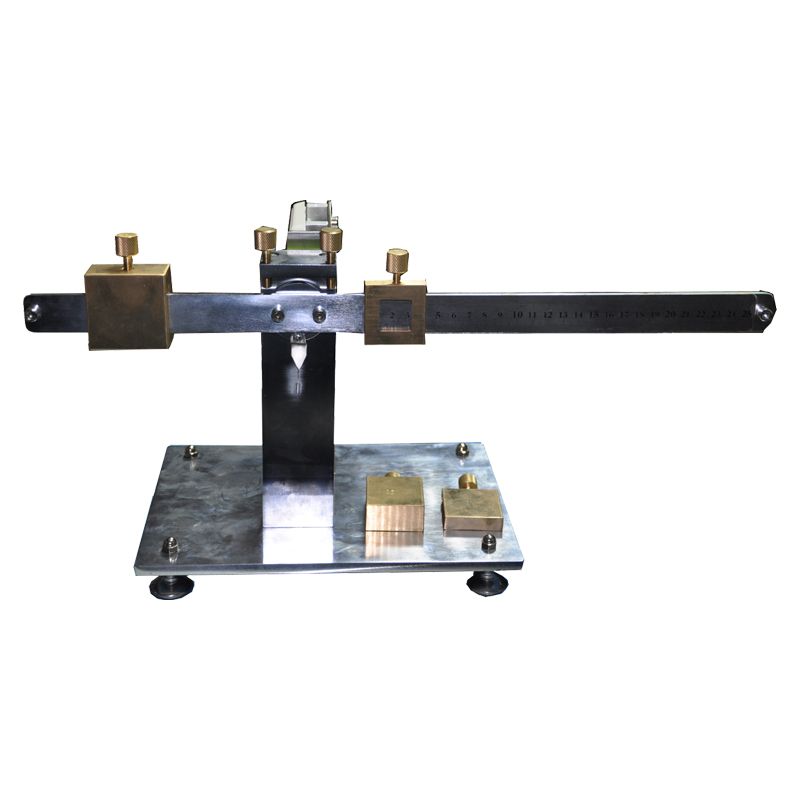

GX-7831A插头扭矩试验装置采用经典的力学杠杆与力矩平衡原理设计，集成了精密传动机构、可调平衡臂及高灵敏度传感器系统。设备主体采用优质金属材料制造，结构稳固，表面经过精细处理，不仅具备出色的耐用性，更呈现出工业精密仪器的美学质感。装置配备直观的水平标尺与可滑动滑块，配合标准砝码组，能够快速、准确地定位并测量插头插合面的受力情况，有效解决了传统测试方法中数据主观、精度低下的痛点。

二、 核心技术参数

本仪器严格控制关键部件的尺寸与精度，确保测试结果完全符合国家标准要求，为您提供权威的检测依据。

三、 符合的行业标准与规范

GX-7831A的设计与制造完全对标以下主流安全标准，确保测试结果的合规性与通用性：

◆GB 8898-2011：《音频、视频及类似电子设备 安全要求》（等效采用 IEC60065）

◆IEC 60065：音频、视频及类似电子设备的安全标准

◆BS 1363：英国标准插头插座规范（参考图37测试方法）

◆UL 60065：美国国家标准音视频设备安全规范

四、 工作原理与测试应用

◆安装试样：将待测插头插入装置标配的标准万能插座中，确保插合面紧密贴合。

◆力矩平衡：插头插销对插座施加的作用力会传递至平衡臂系统，导致横梁倾斜。

◆砝码校准：在横梁左侧悬挂标准砝码，或调节平衡臂上的配重位置，直至系统恢复水平平衡状态。

◆数据读取：根据砝码重量及力臂长度，结合插合面与转轴中心8mm的固定距离，计算出插头施加的力矩值。

◆应用领域：主要用于考核插销对插座的机械应力，防止因力矩过大导致插座过热、变形或引发火灾。

五、 产品优势

◆高精度测量：采用精密加工的8mm力臂结构与高精度砝码组，确保测量误差极小，数据重复性好。

◆通用性强：标配万能插座设计，可兼容GB、BS、UL、澳洲等多种插头标准，满足不同出口产品的测试需求。

◆操作便捷：清晰的刻度标尺，配合可滑动滑块设计，使试样安装与调试过程更加简便。

◆结构稳固：全金属框架与底座设计，有效抵抗外部振动干扰，保证测试过程中的稳定性。

六、 应用领域

◆音视频设备：电视机、机顶盒、功放、音响等产品的电源插头安全测试。

◆IT设备：计算机、显示器、打印机等信息设备的连接器可靠性验证。

◆质检机构：第三方实验室进行CCC、CE、UL等认证的型式试验。

◆插头插座制造：评估插头插销的机械强度与插座的夹紧力匹配度。

选购与支持：
如需了解GX-7831A插头扭矩试验装置的详细操作手册，请随时联系东莞市广信电子科技有限公司的技术支持团队。我们致力于为您提供最专业的插头扭矩测试解决方案！
