GX-1246无螺纹端子弯曲试验机 | 符合GB2099.1/IEC60884-1端子机械强度测试 | 0.25-1N力矩加载装置

在现代电气连接技术中，无螺纹端子的连接可靠性直接关系到电路的安全与稳定。GX-1246无螺纹端子弯曲试验机是依据IEC60884-1及GB2099.1-2008（第12.3.12条款）等核心安全标准精心研制的专业检测设备。本仪器专为考核无螺纹端子在导线发生弯曲时的夹紧能力而设计，通过模拟导线在安装盒内受力弯曲的真实场景，精准验证端子能否在应力传递至夹紧件时依然保持稳固连接。设备采用精密的砝码重力加载系统，提供0.25N、0.5N、1.0N三档标准弯曲力，是企业进行产品研发、生产质检及CCC认证测试的必备工具。

一、 产品概述

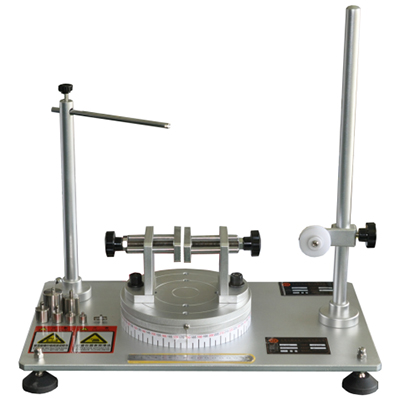

GX-1246无螺纹端子弯曲试验机采用经典的力学杠杆与重力加载原理，结合精密加工的铝合金框架与高稳定性金属底座，构建了一套结构紧凑、操作直观的测试系统。装置核心部分包含一个可360°旋转的圆形平台，平台表面刻有0°至135°的精准角度刻度，配合高精度绿色磁性夹具，可实现对试样角度的微调与稳固固定。设备通过L型立柱顶端的滑轮组系统，利用砝码重力产生垂直于导线的恒定弯曲力矩，确保每一次测试都符合标准规范。其设计不仅满足基础的机械强度考核，还可与GX-7808电压降测试仪（选配）联动，实现弯曲过程中的电气性能实时监测。

二、 核心技术参数

本仪器严格控制加载力值、弯曲角度及施力方向，确保测试结果的权威性与可重复性。

三、 符合的行业标准与规范

GX-1246的设计与制造完全对标以下主流安全标准，确保测试结果的合规性与国际通用性：

GB 2099.1-2008：《家用和类似用途插头插座 第1部分：通用要求》第12.3.12条款。

IEC 60884-1：《家用和类似用途插头插座》国际标准。

VDE 0620：德国电气工程师协会相关插头插座安全规范。

四、 测试原理与应用方法

◆试样安装：将连接好单芯硬导线的无螺纹端子固定在设备中央的绿色磁性夹具中，确保导线处于未弯曲状态。

◆角度调节：根据测试要求，旋转圆形平台，利用刻度盘精确调整导线的弯曲方向（可实现0°~360°范围内任意角度的定位）。

◆施加弯曲力：通过左侧的可调高度支撑杆和顶部滑轮，将细绳连接至导线指定位置，并悬挂对应重量的圆柱形金属砝码（0.25N、0.5N或1.0N），使力垂直作用于导线，模拟安装过程中的弯曲应力。

◆结果判定：观察导线在受力状态下是否能被端子牢固夹紧，检查导线是否发生滑移或断裂，从而评估端子设计的合理性与机械强度。

五、 产品优势

◆精准施力：采用高精度砝码组与杠杆系统，提供0.25N、0.5N、1.0N三档标准力值，确保测试条件与认证实验室一致。

◆多角度测试：0°~360°可旋转平台配合精细刻度，可模拟导线在任意方向上的弯曲情况，满足不同安装环境的测试需求。

◆结构稳固：全铝合金框架与加重金属底座设计，配合黑色防滑脚垫，有效抵抗测试过程中的振动与位移，保证数据准确性。

◆扩展性强：设备预留与GX-7808电压降测试仪的配合接口，可选配电压降测试功能，在进行机械弯曲的同时监测电路电阻变化，全面评估端子的电气与机械综合性能。

六、 应用领域

◆端子制造：无螺纹端子、快速连接端子、弹簧端子的机械强度与夹紧力测试。

◆电线电缆：单芯硬导线的弯曲性能与连接可靠性验证。

◆质检机构：第三方实验室进行CCC、CE、VDE等认证的型式试验。

◆研发设计：评估不同端子结构（如夹紧片形状、材料弹性）对导线弯曲耐受力的影响。

选购与支持：
如需了解GX-1246无螺纹端子弯曲试验机的详细资料或选配GX-7808电压降测试仪，请随时联系东莞市广信电子科技有限公司的技术支持团队。我们致力于为您提供最专业的电气连接件测试解决方案！
