产品概述

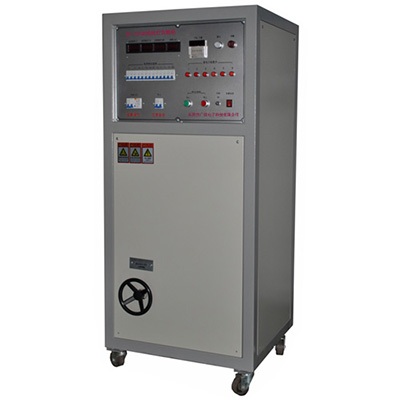

GX-1203D 荧光灯负载柜（亦称钨丝灯负载柜）是专为电器附件通断能力、正常操作及电气寿命试验而设计的配套负载设备。本产品严格依据 GB/T 16915.1-2024《家用和类似用途固定式电气装置的开关 第1部分：通用要求》、GB/T 15092.1-2020《器具开关 第1部分：通用要求》 以及 IEC 60669、IEC 61058 等国内外标准相关电气负载条款设计制造。

GX-1203D 荧光灯负载柜主要用于为开关、插头插座、耦合器、熔断器、断路器等电器附件在带电状态下提供标准的阻性、感性及荧光灯（容性）试验负载，广泛适用于质检机构、科研院所、家电及电工生产企业进行产品安全与耐久性检测。

深度功能解析

1. 三工位独立与多模式负载切换

GX-1203D采用3工位独立控制设计，每个工位均可独立运行不同的测试程序，互不干扰。这种架构极大地提升了测试效率，允许用户同时对不同规格的产品进行并行测试。

◆荧光灯负载模式： 内置70uF与140uF电容组，专门用于模拟传统荧光灯管的启动与工作特性。

◆感性/阻性负载模式： 配备0.5H电感与大功率电阻，可灵活组合以满足不同类型电器附件的测试需求。

2. 高精度监测与智能控制

◆数字化仪表集群： 面板集成高精度数显电压表、电流表及功率因数表，分辨率高达0.01，实时精准显示各项关键参数，确保测试数据的可追溯性。

◆自动化测试逻辑： 内置宽范围计数器与计时器，用户可预设测试次数或时长，到达设定值后设备自动停机，无需人工值守，有效避免过试验。

3. 工业级结构与全方位安全防护

◆重型机柜设计： 机箱采用钣金+角铁+烤漆工艺制造，结构坚固，防腐防锈。底部安装万向脚轮，便于在实验室或厂房内灵活移动。

4、多重保护机制：

◆过载与漏电保护： 防止因负载异常导致的设备损坏。

◆温控报警系统： 具备温度过高报警功能，并预留超高温跳闸触头，用户可自行设定报警阈值，确保长时间运行的安全性。

◆强制风冷系统： 内置大功率风扇进行专业智能散热，确保设备可连续通电运行1小时以上，满足严苛的老化测试需求。

主要技术参数

电源输入：单相 AC 220V ±10%，50Hz，10KW

负载工位：3 工位独立输出

负载种类及参数：

荧光灯负载：

◆负载 A：电容 70μF / 140μF（两组）

◆负载 B：电容 7.3μF，电感 0.5H

◆空载电压：110V~300V 可调

◆带载输出：电流 1-30A，电压 80V-275V 可调

◆功率因数 PF：0.3-0.96 可调（分辨率 0.01）

感性负载：

◆空载电压：110V~300V 可调

◆带载输出：电流 1-30A，电压 80V-275V 可调

◆功率因数 PF：0.3-0.96 可调（分辨率 0.01）

阻性负载：

◆空载电压：80V~280V 可调

◆带载输出：电流 1-30A，电压 80V-275V 可调

◆功率因数 PF：1（分辨率 0.01）

测量仪表：

◆电流表：量程 0.1~100.0A，分辨率 0.1A，精度 0.5 级，数显

◆电压表：量程 0.1~300.0V，分辨率 0.1V，精度 0.5 级，数显

◆功率因数表：分辨率 0.01，精度 0.5 级，数显

控制与保护：

◆计时器：0~99h99m99s

◆计数器：1~999999 次连续可调，计数到自动停机

◆过载、漏电保护功能

◆温度过高报警，预留超高温跳闸触头（报警值可设定）

使用环境：

温度：-15~40℃

相对湿度：20%~90%RH

物理规格：

外形尺寸：1000 × 1000 × 2200 mm (L×D×H)

重量：约 500kg

符合的行业标准

本设备的设计与制造严格遵循以下国家标准，确保测试结果的权威性与合规性：

◆GB 16915-2024 (家用和类似用途开关 - 最新版)

◆GB 15092 (电子设备开关)

◆GB 2099 (家用和类似用途插头插座)

◆GB 7000 (灯具安全标准)

应用领域

◆开关插座制造： 家用墙壁开关、智能开关、插座面板的电气寿命测试。

◆照明电器： 电子镇流器、荧光灯灯具的配套负载测试。

◆断路器与保护器： 熔断器、耦合器、继电器的耐久性验证。

◆质检认证机构： 用于产品CCC认证、CQC认证的型式试验。

选择 GX-1203D荧光灯负载柜，以标准的精度与工业的可靠性，量化每一件产品的电气寿命。
