GX-7803A插头插座温升试验机 | 符合UL817/GB2099.1电流负载测试仪 | 6工位插头线温升测试设备

在电气安全检测领域，温升测试是验证插头、插座及连接器在长期负载下材料耐热性与连接可靠性的核心环节。GX-7803A插头插座温升试验机是依据UL817、IEC60884-1及GB2099.1等严苛标准研制的专业级检测设备。本仪器采用高精度恒流源技术，配备6组独立测试工位，可精准模拟大电流负载环境，实时监测插套与导线连接处的温升变化。其人性化的设计与稳定的性能，使其成为企业进行CCC认证、产品研发及批量质检的得力助手。

一、 产品概述

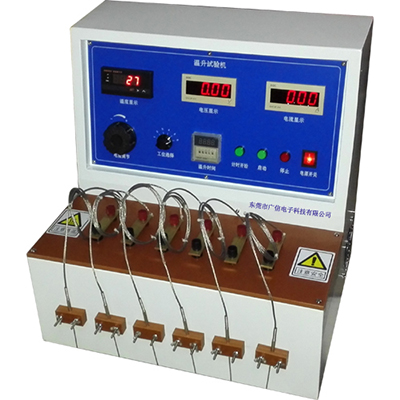

GX-7803A插头插座温升试验机集电气控制与温度采集功能于一体，专为考核插头插座在通电状态下的发热性能而设计。设备采用全封闭箱体结构，有效隔绝外部气流干扰，确保测试环境的稳定性。测试台面配置6组独立工位，每组工位均配有木质绝缘底座、大电流接线柱及专用连接导线，可同时对多组样品进行并行测试，大幅提升检测效率。设备通过“插头/插座正负极短接”的标准测试法，施加0~40A的可调试验电流，配合高精度温度巡检仪（选配），可精确记录0~100℃范围内的温升数据，为产品质量提供权威量化依据。

二、 核心技术参数

三、 符合的行业标准与规范

GX-7803A的设计与制造完全对标以下主流安全标准，确保您的检测报告具备行业认可度：

◆UL 817: 美国插头、插座及软线组件的安全标准。

◆GB 2099.1 / IEC 60884-1: 家用和类似用途插头插座的通用要求，特别是关于插套与导线连接处温升限值的规定。

◆VDE 0620: 德国插头插座安全规范。

◆CCC认证要求: 中国强制性产品认证中关于插头线组件的温升测试项目。

四、 测试原理与判定方法

◆样品准备：按照标准要求，将被测插头或插座的正负极进行短接处理。

◆连接电路：将样品尾部连接至设备的电流输出接线柱上，确保接触良好。

◆参数设定：通过控制面板设定所需的试验电流（如10A、16A、30A等）及试验持续时间（如1小时、4小时等）。

◆启动测试：接通电源，按下“启动”按钮，设备开始输出大电流，同时温度传感器（选配）开始记录初始温度。

◆数据采集：在规定时间内，观察并记录插片与导体铆合处的温度变化，直至达到热平衡。

◆结果判定：根据标准要求，对比温升数值（最终温度-环境温度）是否在规定的限值范围内（通常为45K或50K，具体视标准而定）。若温升过高，则判定样品连接电阻过大或材料耐热不足。

五、 产品优势

◆多工位高效测试：标配6组独立工位，可同时测试不同规格的样品，显著提高实验室通量，降低单次测试成本。

◆宽范围电流调节：0~40A连续可调电流覆盖了从低功率到大功率插头插座的全范围测试需求，适应性强。

◆安全防护设计：设备配备“启动”、“停止”双重保护按钮，测试台面贴有醒目的“注意安全”警示标识，低电压大电流输出设计减少了电击风险。

◆扩展性强：支持选配多通道温度巡检仪，实现从手动读数到自动数据采集的升级，避免人为误差，生成专业的测试曲线与报告。

六、 应用领域

◆插座行业：墙壁开关插座、排插、转换器的温升性能抽检。

◆连接器制造：各类电源连接器、耦合器的机械与电气寿命测试前处理。

◆电线电缆：考核导线与端子压接处的电阻发热情况。

◆第三方实验室：进行UL、CE、CCC等认证的型式试验。

选购与支持：
如需了解GX-7803A插头插座温升试验机的详细报价、选配温度巡检仪方案或定制特殊电流规格，请随时联系东莞市广信电子科技有限公司的技术支持团队。我们致力于为您提供最专业的电气安全测试解决方案！
