在现代电气安全领域，插座不仅要具备良好的导电性能，其机械强度与结构稳定性更是保障用户安全的核心要素。为了解决插头插拔过程中的力学性能评估难题，我们推出了GX-7825插头横向应力试验装置。该设备严格遵循IEC6088-1、GB2099.1等国际及国家标准，集“插拔力测试”与“横向应力考核”于一体，为额定电压不超过AC 250V、额定电流16A及以下的插头插座提供了一站式的精准检测方案。

产品概述

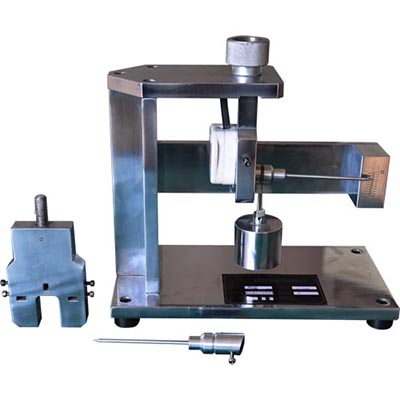

GX-7825插头横向应力试验装置依据 GB 2099.1-2008《家用和类似用途插头插座 第1部分：通用要求》第22条（图18、图19）、IEC 60884-1:2006第22条（Figure 18、Figure 19），同时满足 GB 4943、BS 1363-3、IEC 60950 等相关标准要求设计制造。

本装置用于：

◆检验插头从插座拔出时所需的最大拔出力，以及单极插销从插座拔出时所需的最小拔出力是否在标准规定范围内；

◆考核插座能否经受插入状态下电器对其施加的横向应力（按标准施加 5N 横向力，旋转 90° 重复四次）。

适用于额定电压不超过 AC 250V、额定电流不超过 16A 的家用和类似用途插头插座及电器附件。

结构特征

◆配置标准硬化钢制试验插头（二极10A、三极10A/16A、单极10A/16A插销），表面粗糙度符合标准要求；

◆采用精密砝码加载系统，主砝码与附加砝码可组合叠加，精确模拟不同规格插头拔出所需拉力；

◆含横向应力横杆及5N砝码，用于向已插入插座的试验插头施加横向力；

◆配备夹紧装置及砝码托盘，可将待测插座稳固安装于试验底板上。

主要技术参数

注：试验时需将插座按标准固定于安装板上，先完成拔出力验证后再进行横向应力试验，横向力方向每次旋转 90° 共试验四次。

适用对象

◆插头插座生产厂家 QC 及研发实验室

◆第三方检测认证机构（CNAS/CMA 实验室）

◆质检院及安规检测部门

选购与支持：
如需了解GX-7825插头横向应力试验装置的详细报价，请随时联系东莞市广信电子科技有限公司的技术支持团队。我们致力于为您提供最专业的电气安全测试解决方案
