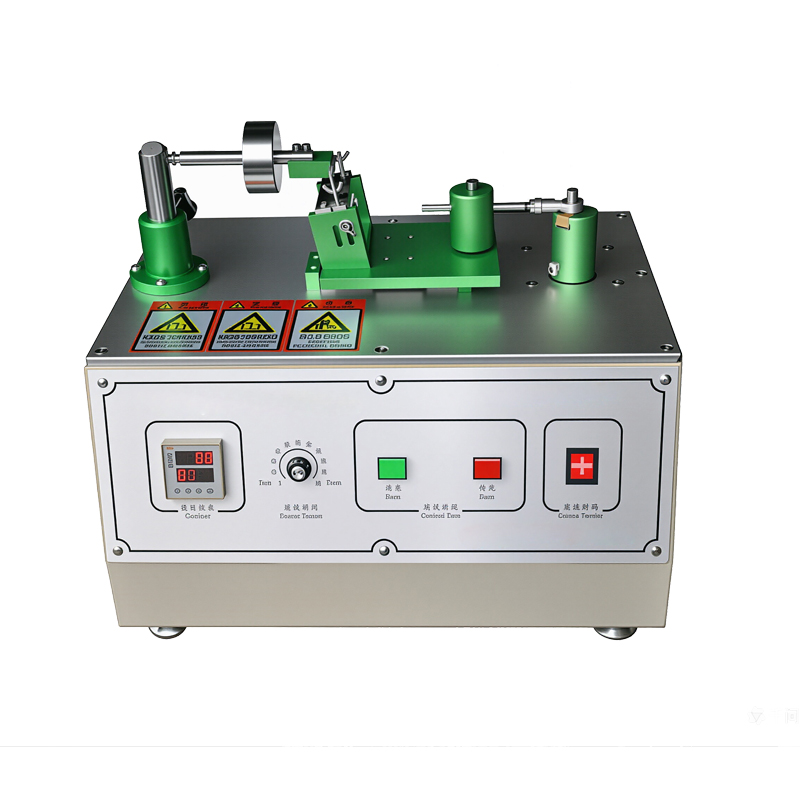

GX-7814 端子绝缘层耐磨损试验机 - GB2099.1/IEC60884-1 标准

在电器附件的制造与质检环节中，端子绝缘层的耐磨损性能直接关系到产品的电气安全与使用寿命。绝缘层若因摩擦破损导致导体裸露，极易引发短路、漏电甚至火灾等严重安全事故。为此，我们推出了GX-7814 端子绝缘层耐磨损试验机。该设备严格依据 GB 2099.1、IEC 60884-1 及 UL 817 等国际国内标准研制，专为模拟端子在实际使用或安装过程中受到的反复摩擦工况而设计，是考核绝缘材料耐磨性能不可或缺的精密检测仪器。

产品概述

GX-7814 端子绝缘层耐磨损试验机依据 GB 2099.1-2008《家用和类似用途插头插座 第1部分：通用要求》第24.7条（图28）、IEC 60884-1 第24.7条（图28）、DIN VDE 0620-1:2002 第24.7章、EN 50075图9、BS 1363-1图9及 AS/NZS 3112 图2.7 等国内外标准要求设计制造。

本设备专门用于考核带有绝缘护套的插头插销（端子）绝缘层在模拟实际使用摩擦条件下的耐磨损能力。试验时，将试样固定并使插销与水平线成10°，U型钢丝底边压在绝缘护套上施加4N力，驱动试样做往复摩擦，验证绝缘涂层是否会在规定次数内磨穿或因磨损影响电气安全。

结构特征

◆配备精密U型摩擦头：直径为 Φ1.0mm±0.02mm 的标准钢丝（可更换）；

◆采用杠杆砝码加载系统，精确施加 4N 标称压力；

◆试样夹具可调节倾角，摩擦角度10°可调，模拟标准规定的插销倾斜状态；

◆数控计数器可预置 1～99,999次，到达设定次数自动停机，具备断电记忆功能；

◆变频/旋钮调节摩擦速率，运行平稳、噪音低。

主要技术参数

注：标准推荐试验一般为每侧各10,000次往复（共20,000单程），具体按对应产品标准条款执行。试验后绝缘护套不得磨穿，且不得影响防触电保护。

适用对象

◆家用和类似用途插头、连接器插销绝缘护套

◆插头插座生产企业的 QC 及研发实验室

◆第三方检测认证机构（CNAS/CMA 实验室）

◆质检院及出入境检验检疫部门

选购与支持：
如需了解GX-7814端子绝缘层耐磨损试验机的详细报价，请随时联系东莞市广信电子科技有限公司的技术支持团队。我们致力于为您提供最专业的电气安全测试解决方案
